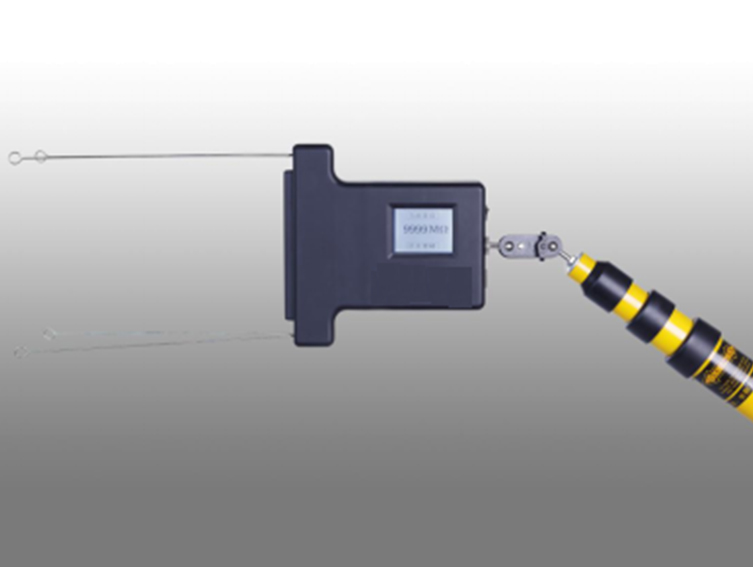

高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路安全穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到預防檢測的作用。而絕緣子電阻測試儀（以下簡稱測試儀）是高性能定量檢測與分析的儀器，該儀器操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。
絕緣子電阻測試儀是在HB-RT10絕緣子電阻測試儀的基礎上升級而來。實現了在帶電情況下測量絕緣子電阻，并增加了存儲查詢功能，可以自動以桿塔、相別、串號為單位存儲所測絕緣子阻值，便于快速測試和后期查詢。同時可根據不同氣象條件下對整串絕緣子的檢測數據，分析整串絕緣子在不同氣象條件下的絕緣狀態，為查找不明原因的閃絡事故提供了一個有利的手段；還可根據整條線路的全部檢測數據，實現對整條線路絕緣子進行統計分析，從而了解整條線路絕緣體系的安全性，并對其進行有效的評估，根據評估結論進行絕緣體系的改造與建設。
測試儀設計說明
1、本測試儀低值報警提示是依據電力檢測安全標準規程設置,絕緣電阻值低于500MΩ即為低值絕緣子，檢測時自動報警提示。
2、本測試儀可存儲測試結果
按照所測桿塔實際情況，直接在測試儀上手工進行設置，設置桿塔號，串號和相別。設置完后可開始進行測試，儀器自動存儲所測結果。后期可按所設置的桿塔號，串號查詢相應的測試結果。
使用保管注意事項
1.應在干燥天氣進行檢測；
2.使用前檢查測試儀電量是否充足；
3.使用本測試儀帶電檢測絕緣子時應遵守DL 409-91 電業安全工作規程；
4.不得使用該測試儀帶電檢測少于三片的絕緣子；
5.帶電檢測35KV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表2時，即應停止檢測。如果絕緣子串的總片數超過表2的規定時，零值絕緣子片數可相應增加。
|
表2 一串中允許零值絕緣子片數 電壓等級（KV） |
35 |
63（66） |
110 |
220 |
330 |
500 |
|
絕緣子片數 |
3 |
5 |
7 |
13 |
19 |
28 |
|
零值片數 |
1 |
2 |
3 |
5 |
4 |
6 |
6.在檢測過程中兩探頭間有高壓,嚴禁人體接觸；
7.安裝或調整探頭時，必須在關閉電源三秒后操作；
主要技術參數
|
產品名稱 |
絕緣子電阻測試儀 |
|
型 號 |
|
|
適用范圍 |
35~500kv高壓輸電線路盤型懸式絕緣子帶電（或停電）檢測 |
|
測量范圍 |
10~5000ΜΩ |
|
測量誤差 |
±10% |
|
顯示方式 |
2.4寸觸摸屏 |
|
電 源 |
7.4V可充鋰電池 |
|
連續使用時間 |
不小于7小時 |
|
待機時間 |
30小時 |
|
使用工作條件 |
環境溫度：-25℃~+40℃ |
|
相對濕度： |
≤75% |
|
大氣壓力 |
86KPa~106 KPa |
|
貯存條件 |
環境溫度：-40℃~+55℃ |
|
相對濕度 |
≤90% |
|
大氣壓力 |
86KPa~106 KPa |
|
整機重量 |
260克 |
|
外形尺寸 |
長×寬×高（165×120×30）mm |
|
執行標準 |
Q/HDSLE001—2003 |
